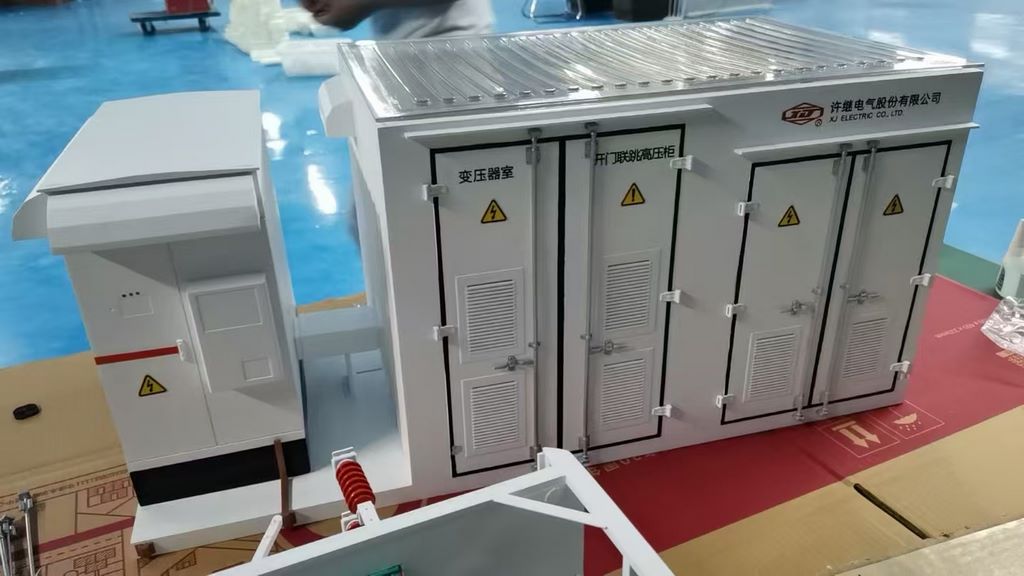

电力柜模型制作

那么，什么是电力柜模型？又该如何科学制作？本文将为您系统解析。

一、什么是电力柜模型？

• 外观展示型：1:1还原柜体外形、颜色、铭牌、操作面板，用于展厅陈列；

• 剖面演示型：切开柜门或侧板，暴露内部断路器、母排、继电器、PLC、线槽等关键部件；

• 动态互动型：加入LED灯光模拟电流路径，电机驱动隔离开关动作，甚至支持触摸屏控制；

• 教学实训型：可拆卸设计，用于职业院校讲解元器件功能与接线逻辑。

二、常见疑问解答

疑问1：电力柜不就是个铁箱子吗？做模型能体现技术含量吗？

• 母排镀锡工艺与相序标识

• 断路器品牌与分断能力标签

• 线缆捆扎与走线槽布局

• 散热风扇与温控系统位置
  这些细节直接反映企业的工艺水平与质量意识。模型让“内在实力”外显，极大增强客户信任。

疑问2：模型通电会不会有安全隐患？能否长期使用？

• 所有灯光与电机均使用12V/24V直流安全电压；

• 电路独立封装，无裸露导线；

• 关键运动部件加装限位与过载保护；

• 外壳使用阻燃ABS或金属材质，符合展示安全标准。
  日常仅需防尘清洁，无需专业维护，使用寿命可达5–8年。

三、制作电力柜模型的好处

1. 突破产品封闭性：让客户“看见”内部工艺，消除信息不对称；

2. 提升技术沟通效率：销售或工程师无需反复解释，模型即答案；

3. 强化品牌差异化：定制化模型融入企业VI色、LOGO、专利技术标识；

4. 支持多场景复用：一套模型可用于展会、展厅、投标、培训、宣传片拍摄；

5. 助力国际市场拓展：跨越语言障碍，直观传递产品优势，尤其适合海外客户。

四、电力柜模型制作的详细过程

第一步：需求确认与资料收集

• 明确模型类型（外观型/剖面型/动态型）及用途（展会/教学/汇报）；

• 提供真实电力柜的：

  • 外形尺寸图、电气原理图、内部布局图；

  • 元器件清单（品牌、型号、数量）；

  • 柜体颜色（RAL色号）、LOGO文件、操作面板样式；




• 确定比例（1:1用于展厅，1:2用于运输便利）、是否需要灯光/动态功能、预算与交付周期。

第二步：3D建模与结构设计

• 工程师根据图纸构建柜体与内部元器件的1:1数字模型；

• 优化剖面角度（通常沿柜门中线纵向剖开），确保关键部件可见；

• 设计灯光回路：用不同颜色LED标注主回路（红）、控制回路（蓝）、接地（黄绿）；

• 规划动态机构：如电动操作机构模拟断路器分合闸；

• 输出高清渲染图与爆炸图供客户确认外观与功能。

第三步：柜体与外壳制作

• 柜体框架采用CNC雕刻高密度板或金属钣金折弯，确保结构稳固；

• 表面喷涂客户指定RAL色漆，丝印品牌LOGO、电压等级、警告标识；

• 柜门可设计为可开合式（配铰链）或固定透明亚克力板（便于持续展示内部）。

第四步：内部元器件制作与安装

• 主要元器件（断路器、接触器、PLC、仪表等）按真实比例3D打印或注塑成型；

• 表面UV打印品牌LOGO、型号、参数标签，高度还原真实质感；

• 母排采用铜色亚克力或金属条，按相序（黄绿红）分色；

• 线缆使用彩色软胶管模拟，按规范捆扎于线槽内。

第五步：电路与动态系统集成

• 布置低压LED灯带，模拟通电状态下的电流流向；

• 安装微型减速电机，驱动隔离开关或断路器手柄动作；

• 集成控制盒：含电源开关、模式选择（手动/自动）、调光旋钮；

• 可选配触摸屏，点击显示各元器件功能说明或技术参数。
